  • 产品名称:XSG系列快速旋转闪蒸干燥机
  • 产品型号:XSG系列
  •   QQ    联系我们

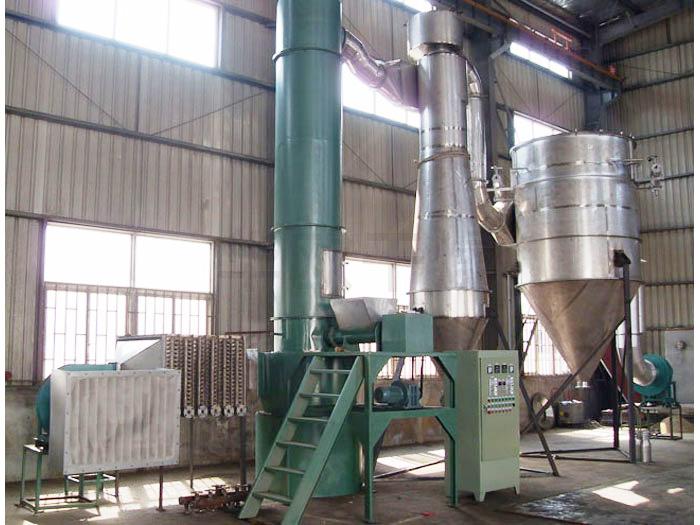

    • XSG系列快速旋转闪蒸干燥机
    • XSG系列快速旋转闪蒸干燥机
产品详细信息

概述:
XSG系列快速旋转闪蒸干燥机是我厂在引进和吸收国外先进设备和技术基础上,自动开发成功的新型干燥设备。该机技术先进,设计合理,结构紧凑,适用范围广,生产能力大,产品质量好,效率高,节能,在一个设备内干燥、粉碎、筛分一次性完成,消除环境污染,整机性能达到国际先进技术水平。

原理:
热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室,对物料产生强烈的剪切、吹拂、旋转作用,于是物料收到离心、剪切、碰撞、摩擦而被微粒化,强化了传质传热。在干燥机底部,较大较湿的颗粒团在搅拌器的作用下被机械破碎,湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升,在上升过程中进一步干燥。由于气固两相做旋转流动,固相惯性大于气相,固气两相间的相对速度较大,强化两相间的传质传热,所以该机生产强度高。

应用:
医药药品、化工原料、食品、粮食加工、饲料的干燥作业。如:原料药、压片颗粒、中药冲剂、保健食品、饮料冲剂、玉米胚芽、饲料、塑料树脂、柠檬酸和其他粉粒状物料的干燥除湿。使用物料粒径一般为0.1~6mm,理想粒径为0.5~3mm。

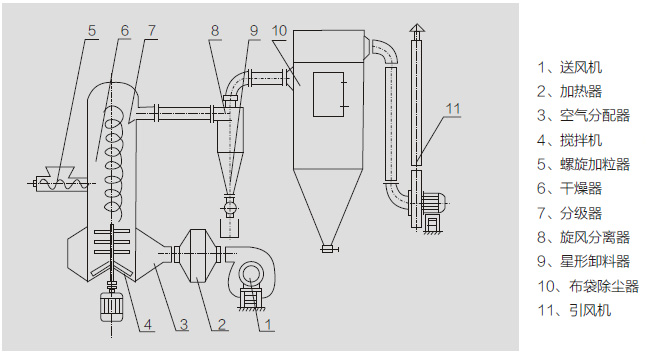

流程图:


特点:

▲多种加料装置供选择,加料连续稳定,过程中间不会产生架桥现象。
▲干燥机底部设置特殊的冷却装置,避免了物料在底部高温区产生变质现象。
▲特殊的气压密封装置和轴承冷却装置,有效延长传动部分的使用寿命。
▲特殊的分风装置,降低了设备阻力,并有效提供了干燥器的处理风量。
▲干燥室装有分级环及旋流片,物料细度和终水份可调。(如碳酸钙终水份可调节器至≤0.1%)
▲相对其它干燥方法而言,可有效增加物料比重。
▲干燥室内周向气速高,物料停留时间短,有效防止物料粘壁垒森严及热敏性物料变质现象,达到高效、快速、小设备、大生产。
▲热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室,对物料产生强烈的剪切、吹浮、旋转作用,于是物料受到离心、剪切、碰撞、摩擦而被除数微粒化,强化了传质传热。在干燥机底部,较大较湿的颗粒团在搅拌器的作用下被机械破碎,湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升,在上升过程中进一步干燥。由于气固两相作旋转流动,固相惯性大于气相,固气两相间的相对速度较大,强化两相间的传质传热,所以该机生产强度高。

适用物料:
有机物:阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素、有机颜料等。
染    料:蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。
无机物:硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等。
食    品:大豆蛋白、胶凝淀粉、酒槽、小麦糖、小麦淀粉等。


技术参数:

型号

干燥器筒体直径(mm)

主机尺寸 (mm)

主机功率(kw)

处理风量 (m3/h)

蒸发水量 (Kg/h)

占用平面尺寸 (mm×mm)

XSG-2

Oslash;200

Oslash;250×2800

0.75-2.2

300-800

10-20

3500×2500

XSG-3

Oslash;300

Oslash;350×2800

3-4

600-1500

20-50

3800×2700

XSG-4

Oslash;400

Oslash;450×3000

4-7.5

1250-2500

25-70

4000×3000

XSG-5

Oslash;500

Oslash;550×3200

5.5-11

1500-4000

30-100

4200×3200

XSG-6

Oslash;600

Oslash;650×3500

7.5-18.5

2500-5000

40-200

4250×3250

XSG-8

Oslash;800

Oslash;850×4000

11-18.5

3000-8000

60-600

4500×3500

XSG-10

Oslash;1000

Oslash;1050×4500

15-30

5000-12500

100-1000

4750×3750

XSG-12

Oslash;1200

Oslash;1250×5000

15-37

10000-20000

150-3000

5000×4000

XSG-14

Oslash;1400

Oslash;1450×5500

30-55

14000-27000

200-1600

5250×4250

XSG-16

Oslash;1600

Oslash;1650×6000

45-75

18700-36000

250-2000

5500×4500

注:表中所列参数适应于温度要求一般的产品,对于热敏性或特殊要求的产品,以上参数将有变动
